技術交流 | 海灣消防應急照明和疏散指示系統的施工要求

消防應急照明和疏散指示系統是指在發生火災時，為人員疏散、逃生、消防作業提供指示或照明的各類燈具，是建筑中不可缺少的重要消防設施。正確選擇消防應急燈具，合理地設計、安裝，并在投入使用前做好調試工作，對于充分發揮系統的性能，保證其在發生火災時，能有效地指導人員疏散和消防人員的消防作業，都有十分重要的作用和意義。

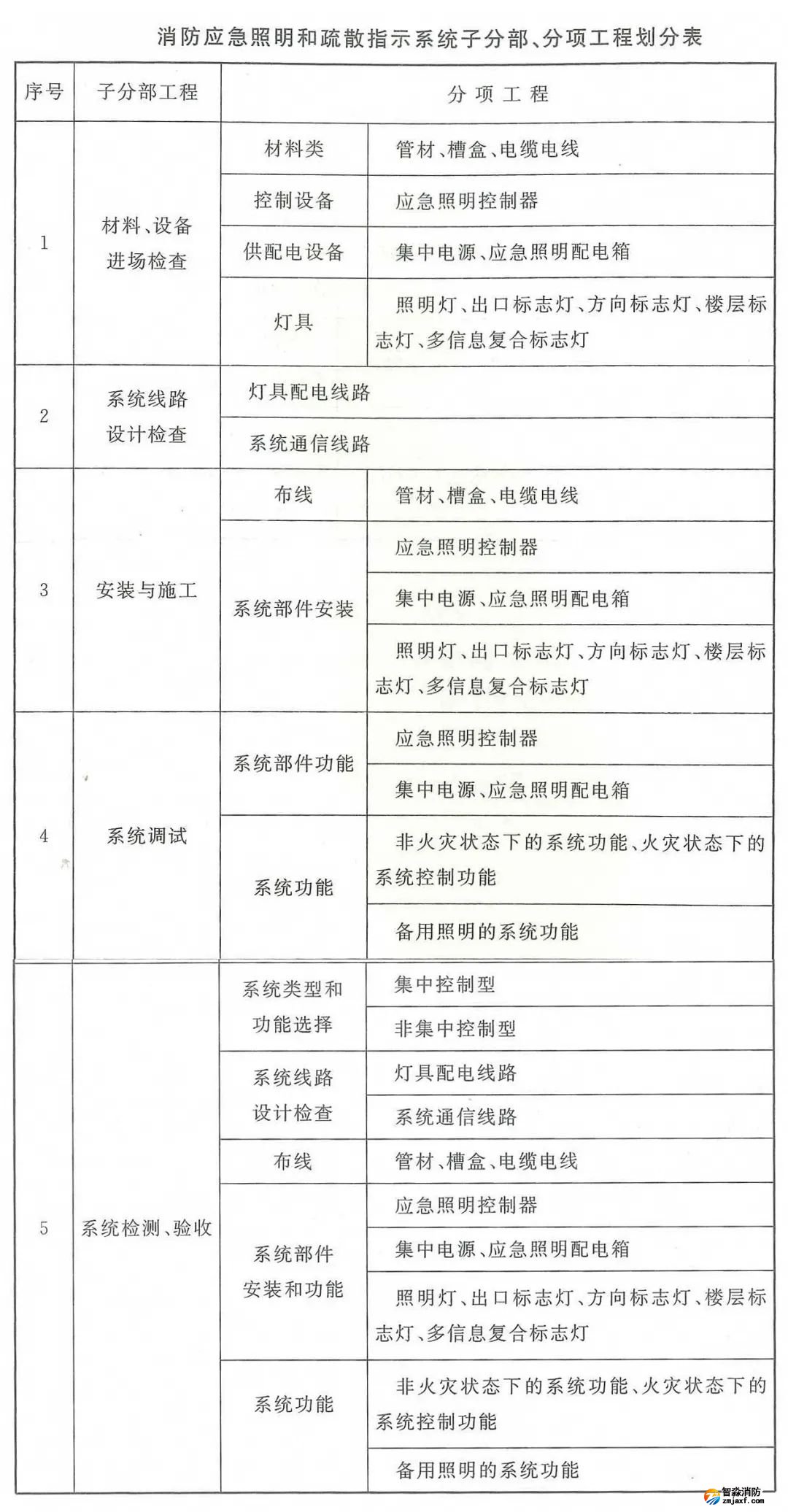

1、系統的子分部、分項工程應按下表進行劃分。

2、系統的施工應按設計文件要求編寫施工方案，施工現場應具有必要的施工技術標準、健全的施工質量管理體系和工程質量檢驗制度，建設單位應組織監理單位進行檢查，并應按下表規定填寫有關記錄。

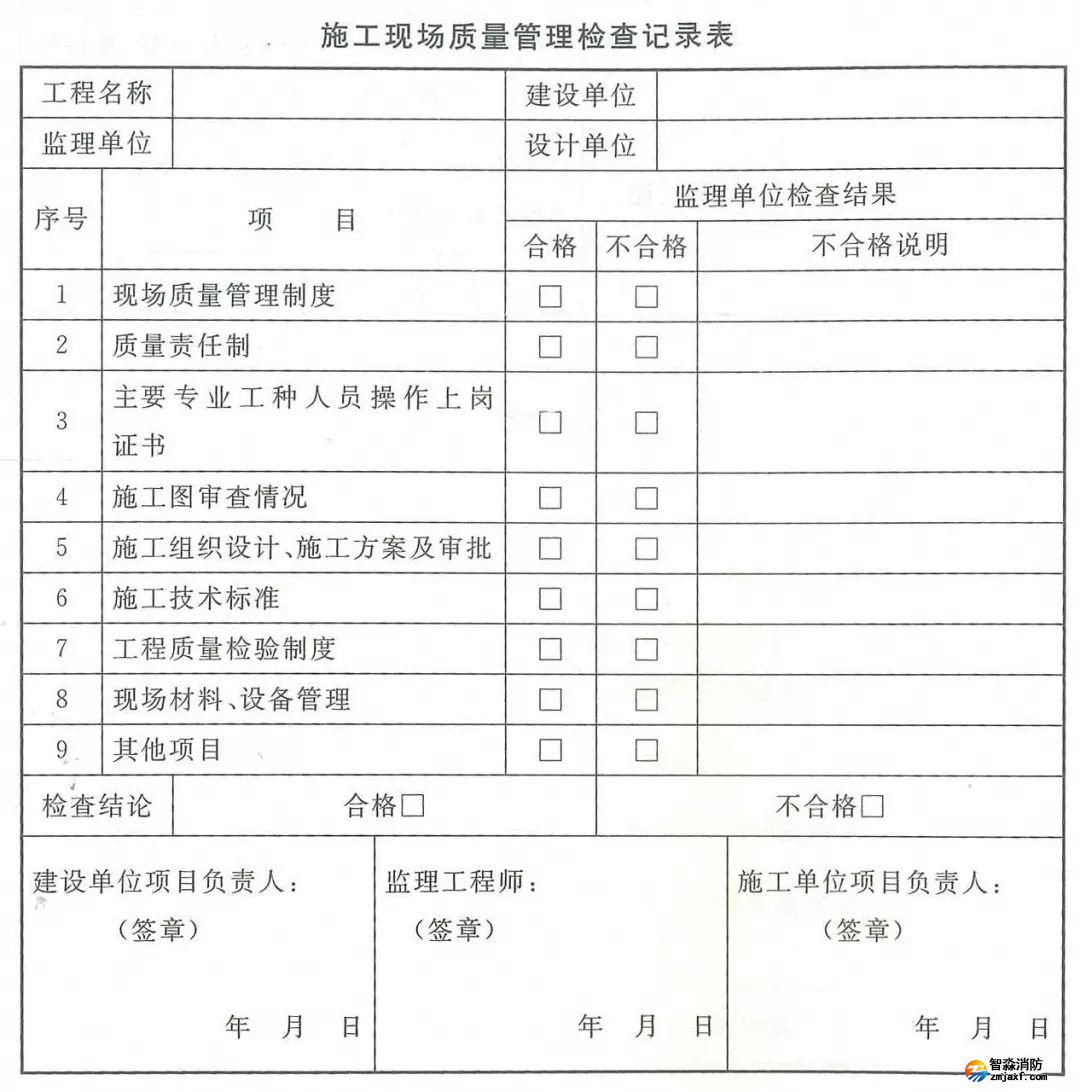

監理工程師應按下表規定填寫施工現場質量管理檢查記錄，施工單位項目負責人、監理工程師、建設單位項目負責人應對檢查結果確認簽章。

監理工程師應根據檢查結果，在對應記錄表格框中勾選相應的記錄項，對不合格項目應作出說明。

3、系統施工前應具備下列條件：

（1）應具備下列經批準的消防設計文件：

      1）系統圖；

      2）各防火分區、樓層、隧道區間、地鐵站廳或站臺的疏散指示方案；

      3）設備布置平面圖、接線圖，安裝圖；

      4）系統控制邏輯設計文件。

（2）系統設備的現行國家標準、系統設備的使用說明書等技術資料齊全。

（3）設計單位向建設、施工、監理單位進行技術交底，明確相應技術要求。

（4）材料、系統部件及配件齊全，規格、型號符合設計要求，能夠保證正常施工。

（5）經檢查，與系統施工相關的預埋件、預留孔洞等符合設計要求。

（6）施工現場及施工中使用的水、電、氣能夠滿足連續施工的要求。

4、系統的施工，應按照批準的工程設計文件和施工技術標準進行。

5、系統施工過程的質量控制應符合下列規定：

（1）監理單位應按本文第二部分的規定及相關檢查項目、檢查內容和檢查方法，組織施工單位對材料、系統部件及配件進行進場檢查，并按規定填寫記錄，檢查不合格者不得使用。

（2）系統施工過程中，施工單位應做好施工、設計變更等相關記錄。

（3）各工序應按照施工技術標準進行質量控制，每道工序完成后應進行檢查；相關各專業工種之間交接時，應經監理工程師檢驗認可；不合格應進行整改，檢查合格后方可進入下一道工序。

（4）監理工程師應按照施工區域的劃分、系統的安裝工序及本文的規定和相關規定檢查項目、檢查內容和檢查方法，組織施工單位人員對系統的安裝質量進行全數檢查，并填寫記錄。隱蔽工程的質量檢查宜保留現場照片或視頻記錄。

（5）系統施工結束后，施工單位應完成竣工圖及竣工報告。

6、系統部件的選型、設置數量和設置部位應符合系統設計要求和設計文件的規定。

7、在有爆炸危險性場所，系統的布線和部件的安裝，應符合現行國家標準《電氣裝置安裝工程 爆炸和火災危險環境電氣裝置施工及驗收規范》GB 50257的相關規定。

1、材料、系統部件及配件進入施工現場應有清單、使用說明書、質量合格證明文件、國家法定質檢機構的檢驗報告、認證證書和認證標識等文件。

2、系統中的應急照明控制器、集中電源、應急照明配電箱、燈具應是通過國家認證的產品，產品名稱、型號、規格應與認證證書和檢驗報告一致。

3、系統部件及配件的規格、型號應符合設計文件的規定。

4、系統部件及配件表面應無明顯劃痕、毛刺等機械損傷，緊固部位應無松動。

1、系統線路的防護方式應符合下列規定：

（1）系統線路暗敷時，應采用金屬管、可彎曲金屬電氣導管或B1級及以上的剛性塑料管保護；

（2）系統線路明敷設時，應采用金屬管、可彎曲金屬電氣導管或槽盒保護；

（3）礦物絕緣類不燃性電纜可直接明敷。

2、各類管路明敷時，應在下列部位設置吊點或支點，吊桿直徑不應小于6mm：

（1）管路始端、終端及接頭處；

（2）距接線盒0.2m處；

（3）管路轉角或分支處；

（4）直線段不大于3m處。

3、各類管路暗敷時，應敷設在不燃性結構內，且保護層厚度不應小于30mm。

4、管路經過建、構筑物的沉降縫、伸縮縫、抗震縫等變形縫處，應采取補償措施。

5、敷設在地面上、多塵或潮濕場所管路的管口和管子連接處，均應做防腐蝕、密封處理。

6、符合下列條件時，管路應在便于接線處裝設接線盒：

（1）管子長度每超過30m，無彎曲時；

（2）管子長度每超過20m，有1個彎曲時；

（3）管子長度每超過10m，有2個彎曲時；

（4）管子長度每超過8m，有3個彎曲時。

7、金屬管子入盒，盒外側應套鎖母，內側應裝護口；在吊頂內敷設時，盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。

8、槽盒敷設時，應在下列部位設置吊點或支點，吊桿直徑不應小于6mm：

（1）槽盒始端、終端及接頭處；

（2）槽盒轉角或分支處；

（3）直線段不大于3m處。

9、槽盒接口應平直、嚴密，槽蓋應齊全、平整、無翹角。并列安裝時，槽蓋應便于開啟。

10、導線的種類、電壓等級應符合系統相關設計標準和設計文件的規定。

11、在管內或槽盒內的布線，應在建筑抹灰及地面工程結束后進行，管內或槽盒內不應有積水及雜物。

12、系統應單獨布線。除設計要求以外，不同回路、不同電壓等級、交流與直流的線路，不應布在同一管內或槽盒的同一槽孔內。

13、線纜在管內或槽盒內，不應有接頭或扭結；導線應在接線盒內采用焊接、壓接、接線端子可靠連接。

14、在地面上、多塵或潮濕場所，接線盒和導線的接頭應做防腐蝕和防潮處理；具有IP防護等級要求的系統部件，其線路中接線盒應達到與系統部件相同的IP防護等級要求。

15、從接線盒、管路、槽盒等處引到系統部件的線路，當采用可彎曲金屬電氣導管保護時，其長度不應大于2m，且金屬導管應入盒并固定。

16、線纜跨越建、構筑物的沉降縫、伸縮縫、抗震縫等變形縫的兩側應固定，并留有適當余量。

17、系統的布線，除應符合本標準上述規定外，尚應符合現行國家標準《建筑電氣工程施工質量驗收規范》GB 50303的相關規定。

18、系統導線敷設結束后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。

1、應急照明控制器、集中電源、應急照明配電箱的安裝應符合下列規定：

（1）應安裝牢固，不得傾斜；

（2）在輕質墻上采用壁掛方式安裝時，應采取加固措施；

（3）落地安裝時，其底邊宜高出地（樓）面100mm～200mm；

（4）設備在電氣豎井內安裝時，應采用下出口進線方式；

（5）設備接地應牢固，并應設置明顯標識。

2、應急照明控制器或集中電源的蓄電池（組），需進行現場安裝時，應核對蓄電池（組）的規格、型號、容量，并應符合設計文件的規定，蓄電池（組）的安裝應符合產品使用說明書的要求。

3、應急照明控制器主電源應設置明顯的永久性標識，并應直接與消防電源連接，嚴禁使用電源插頭；應急照明控制器與其外接備用電源之間應直接連接。

4、集中電源的前部和后部應適當留出更換蓄電池（組）的作業空間。

5、應急照明控制器、集中電源和應急照明配電箱的接線應符合下列規定：

（1）引入設備的電纜或?qū)Ь€，配線應整齊，不宜交叉，并應固定牢靠；

（2）線纜芯線的端部，均應標明編號，并與圖紙一致，字跡應清晰且不易褪色；

（3）端子板的每個接線端，接線不得超過2根；

（4）線纜應留有不小于200mm的余量；

（5）導線應綁扎成束；

（6）線纜穿管、槽盒后，應將管口、槽口封堵。

1、燈具應固定安裝在不燃性墻體或不燃性裝修材料上，不應安裝在門、窗或其他可移動的物體上。

2、燈具安裝后不應對人員正常通行產生影響，燈具周圍應無遮擋物，并應保證燈具上的各種狀態指示燈易于觀察。

3、燈具在頂棚、疏散走道或通道的上方安裝時，應符合下列規定：

（1）照明燈可采用嵌頂、吸頂和吊裝式安裝。

（2）標志燈可采用吸頂和吊裝式安裝；室內高度大于3.5m的場所，特大型、大型、中型標志燈宜采用吊裝式安裝。

（3）燈具采用吊裝式安裝時，應采用金屬吊桿或吊鏈，吊桿或吊鏈上端應固定在建筑構件上。

4、燈具在側面墻或柱上安裝時，應符合下列規定：

（1）可采用壁掛式或嵌入式安裝；

（2）安裝高度距地面不大于1m時，燈具表面凸出墻面或柱面的部分不應有尖銳角、毛刺等突出物，凸出墻面或柱面最大水平距離不應超過20mm。

5、非集中控制型系統中，自帶電源型燈具采用插頭連接時，應采用專用工具方可拆卸。

6、照明燈宜安裝在頂棚上。

7、當條件限制時，照明燈可安裝在走道側面墻上，并應符合下列規定：

（1）安裝高度不應在距地面1m～2m之間；

（2）在距地面1m以下側面墻上安裝時，應保證光線照射在燈具的水平線以下。

8、照明燈不應安裝在地面上。

9、標志燈的標志面宜與疏散方向垂直。

10、出口標志燈的安裝應符合下列規定：

（1）應安裝在安全出口或疏散門內側上方居中的位置；受安裝條件限制標志燈無法安裝在門框上側時，可安裝在門的兩側，但門完全開啟時標志燈不能被遮擋。

（2）室內高度不大于3.5m的場所，標志燈底邊離門框距離不應大于200mm；室內高度大于3.5m的場所，特大型、大型、中型標志燈底邊距地面高度不宜小于3m，且不宜大于6m。

（3）采用吸頂或吊裝式安裝時，標志燈距安全出口或疏散門所在墻面的距離不宜大于50mm。

11、方向標志燈的安裝應符合下列規定：

（1）應保證標志燈的箭頭指示方向與疏散指示方案一致。

（2）安裝在疏散走道、通道兩側的墻面或柱面上時，標志燈底邊距地面的高度應小于1m。

（3）安裝在疏散走道、通道上方時：

      1）室內高度不大于3.5m的場所，標志燈底邊距地面的高度宜為2.2m～2.5m；

      2）室內高度大于3.5m的場所，特大型、大型、中型標志燈底邊距地面高度不宜小于3m，且不宜大于6m。

（4）當安裝在疏散走道、通道轉角處的上方或兩側時，標志燈與轉角處邊墻的距離不應大于1m。

（5）當安全出口或疏散門在疏散走道側邊時，在疏散走道增設的方向標志燈應安裝在疏散走道的頂部，且標志燈的標志面應與疏散方向垂直、箭頭應指向安全出口或疏散門。

（6）當安裝在疏散走道、通道的地面上時，應符合下列規定：

      1）標志燈應安裝在疏散走道、通道的中心位置；

      2）標志燈的所有金屬構件應采用耐腐蝕構件或做防腐處理，標志燈配電、通信線路的連接應采用密封膠密封；

      3）標志燈表面應與地面平行，高于地面距離不應大于3mm，標志燈邊緣與地面垂直距離高度不應大于1mm。

12、樓層標志燈應安裝在樓梯間內朝向樓梯的正面墻上，標志燈底邊距地面的高度宜為2.2m～2.5m。

13、多信息復合標志燈的安裝應符合下列規定：

（1）在安全出口、疏散出口附近設置的標志燈，應安裝在安全出口、疏散出口附近疏散走道、疏散通道的頂部；

（2）標志燈的標志面應與疏散方向垂直、指示疏散方向的箭頭應指向安全出口、疏散出口。
