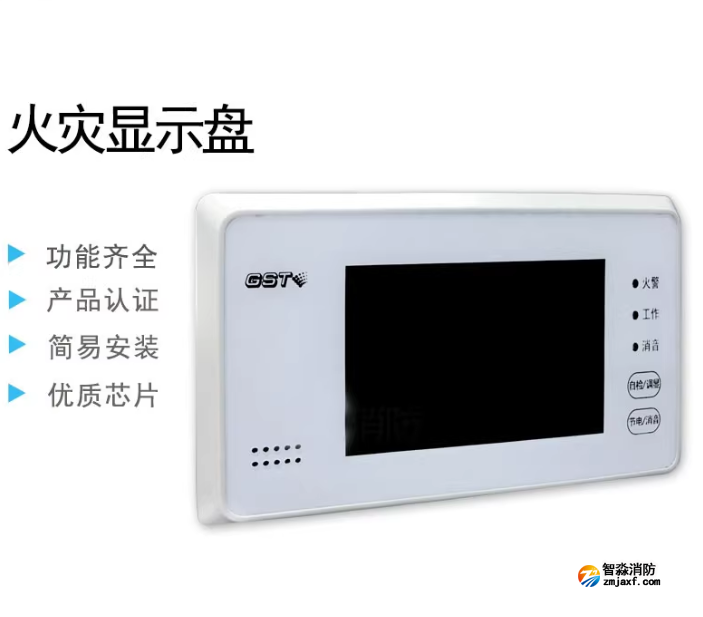

火災顯示盤作為建筑消防系統的核心末端用戶接口，承擔著監測火災報警信息、顯示報警位置、聯動啟動消防設施以及向值班人員提供處置指示等關鍵功能。火災顯示盤的可靠性直接關系到火災報警系統的有效性和人員生命財產安全。然而，在實際運行中，火災顯示盤常會出現“注冊異常”和“通訊異常”等故障，這類問題既可能導致報警信息不能正確顯示或上報，也可能造成聯動失靈、誤報或漏報，嚴重時影響消防應急響應。本文旨在系統分析火災顯示盤注冊異常與通訊異常的成因、診斷方法、處理流程及預防措施，并就設備選型、系統設計與日常維護提出建設性建議，以期提高火災報警系統的整體可靠性與可用性。

二、基本概念與故障現象

注冊異常的含義及表現
注冊異常通常指火災顯示盤無法在系統中完成必要的“注冊”或“識別”過程，導致該顯示盤不能被主機或上級監控系統（如消防聯動控制器、樓宇自控系統BAS或消防遠程監控平臺）識別為合法終端設備。具體表現包括：

• 主機或監控中心提示“顯示盤未注冊”或“設備不在系統表中”；

• 顯示盤本地無法接收或發送配置參數、聯動命令；

• 系統拓撲中出現孤立節點，無法參與報警聯動或回傳狀態。

通訊異常的含義及表現
通訊異常指顯示盤與主機、探測器、模塊或上級監控系統之間的數據鏈路不穩定或中斷，導致數據包丟失、延遲或錯誤解析。具體表現包括：

• 數據傳輸超時、CRC校驗失敗、通訊鏈路斷開提示；

• 報警信息延遲上報、歷史事件缺失或重復記錄；

• 局部或全局聯動失效，例如風機、水泵未按指令動作。

三、典型成因分析

硬件層面問題

• 電源異常：顯示盤及其通訊模塊對供電較為敏感，電源電壓不穩、接地不良或電源模塊損壞均可導致注冊失敗或通訊中斷。備用電源（蓄電池）老化、接線松脫也會在主電源切換時引發故障。

• 接口/總線損壞：通訊口（RS-485、CAN、Ethernet等）或連接器受潮、氧化、彎折或機械損傷會造成信號衰減或斷路。總線某一段短路或開路會影響整條鏈路。

• 設備本身故障：顯示盤內部CPU、通訊芯片、存儲器或其它關鍵電子元件故障，固件損壞或漏洞，都會導致無法正常完成注冊或穩定通訊。

軟件與配置問題

• 協議或版本不匹配：主機與顯示盤之間可能存在協議版本或固件版本不一致，引起握手失敗或數據解析錯誤。

• 地址沖突或配置錯誤：顯示盤設備地址、設備ID、網絡地址與系統已存在設備沖突；配置表項誤填（如波特率、數據位、校驗位等）導致通訊參數不一致。

• 固件缺陷或升級失誤：固件升級不完整、升級包錯誤或升級過程受干擾，會導致系統無法正常注冊或通訊異常。

網絡與通訊環境因素

• 干擾與噪聲：電磁干擾（EMI）、射頻干擾（RFI）或強負載設備（如電動機、變頻器）在電纜沿線產生的瞬態干擾會破壞數據傳輸完整性。

• 線纜選型與布線不當：使用不符合規范的屏蔽電纜、布線過長、接地不當或串接過多分支都會造成信號衰減和串擾。

• 網絡設備問題：交換機、路由器、光纖收發器或中繼器配置錯誤、端口限速或故障亦可引起通訊中斷或大幅延遲。

外部環境與人為因素

• 施工或維護誤操作：現場施工人員誤斷通訊線、誤接電源、誤操作設備重置或誤刪除配置，常為導致突發故障的直接原因。

• 環境潮濕、腐蝕：長期潮濕、高溫、腐蝕性氣體會使接線端子氧化，電子元件加速老化。

• 非法干預或網絡攻擊：聯網的消防系統若未做充分安全防護，可能遭受網絡攻擊、非法訪問或誤配置，影響注冊與通訊。

四、診斷方法與故障定位流程

為快速、準確地排查注冊異常與通訊異常，建議遵循以下系統化診斷流程：

初步信息收集

• 獲取報警主機、顯示盤及上級監控系統的故障日志、事件記錄和提示信息；

• 確認故障發生時間、是否伴隨電源波動、是否有近期維護或施工記錄；

• 確認故障范圍（單個設備、某一路總線、整網）。

現場目視檢查

• 檢查顯示盤、電源、通訊線纜、接頭是否有明顯損傷、腐蝕或松動；

• 核查電源指示燈、通訊指示燈、故障指示燈等狀態指示；

• 檢查蓄電池電壓、整機供電電壓是否在額定范圍內。

通訊物理層檢測

• 使用萬用表、示波器或通訊線纜測試儀檢測線路連續性、短路、接地回路及信號波形；

• 測量差分信號（如RS-485 A/B）幅值與波形是否正常，確認是否存在信號疊加或反向接線；

• 如使用光纖鏈路，檢測光功率是否衰減到不可通信的閾值。

協議與參數校驗

• 核對通訊參數（協議類型、波特率、數據位、校驗位、停止位）是否一致；

• 檢查設備地址或ID配置，確認無地址沖突或未登記設備；

• 若系統支持協議抓包，使用協議分析工具抓包分析握手過程與數據包完整性，檢查是否有異常報文、CRC錯誤或超時重傳。

設備替換與隔離法

• 通過替換疑似故障的顯示盤或通訊模塊，確認是否為設備自身故障；

• 采用隔離法（斷開某些支路或逐段接通）確定故障定位于哪一段線路或設備；

• 在網絡環境下，可將顯示盤移至已知良好的通訊段進行試驗，以排除網絡環境因素。

日志與遠程診斷

• 檢查并分析主機及監控平臺的系統日志、心跳包記錄與錯誤碼；

• 如設備支持遠程維護或在線診斷，可借助廠家維護平臺下載診斷信息或進行遠程復位、升級。

五、常見故障處理措施

針對硬件故障

• 更換損壞的電源模塊、通訊接口或顯示盤硬件，修復或更換老化電池；

• 更換或重新接線損壞的通信電纜與接頭，恢復屏蔽與接地完整性；

• 對有腐蝕或氧化的接點進行清潔或更換接線端子，確保接觸可靠。

針對軟件與配置問題

• 統一并修正通訊參數，確保主機與顯示盤之間協議與參數一致；

• 更新或回滾固件至兼容版本，必要時聯系廠商獲取官方固件與升級指導；

• 在系統中重新注冊設備，修復地址沖突，必要時對系統數據庫進行核對與清理。

針對網絡與環境問題

• 優化布線設計，采用規范的屏蔽電纜、整合專用接地，并避免與強電線路并行敷設；

• 部署必要的抗干擾措施，如浪涌保護器、濾波器或光電隔離器，減少EMI影響；

• 對網絡設備進行合理配置，調整交換機端口、VLAN或QoS策略，減少網絡擁堵與延遲。

針對人為與制度性問題

• 對現場維護與施工人員進行培訓，嚴格執行停電、帶電操作與改動流程，保證任何變更均有審批與記錄；

• 制定應急預案與故障處理SOP（標準操作程序），明確故障報告、隔離、修復與復測流程；

• 建立設備資產臺賬，定期核對設備注冊信息，防止因設備遷移或替換造成信息不一致。

數據恢復與聯動驗證

• 故障處理后應進行聯動功能的全面測試，驗證報警觸發、位置顯示、聯動輸出、水泵/風機啟動等關鍵動作；

• 檢查并補充故障期間的事件記錄，必要時從本地存儲或備份中恢復重要日志，便于后續分析與責任追溯。

六、預防策略與長期改進措施

強化設計規范與選型

• 在系統設計階段采用成熟、兼容性強的通信協議和設備，優先選用支持熱插拔、在線診斷及固件遠程升級的產品；

• 設計冗余通訊通道（如雙總線、雙網口或主備鏈路），關鍵聯動點采用雙路獨立供電與主機冗余，提高抗故障能力；

• 對有強電干擾或長距離布線需求的場所，優先采用光纖或帶有抗干擾特性的通信方案。

完善施工與驗收流程

• 明確電纜型號、屏蔽和接地要求，嚴格按照國家與行業標準（如GB、NFPA或地方規范）進行布線與接線；

• 驗收時應包含通訊性能測試、互聯互通測試、故障模擬測試與聯動驗證，確保投入使用時系統運行可靠。

建立定期維護與檢測制度

• 按周期對顯示盤、電池、供電系統、通訊鏈路進行檢查、清潔和功能測試，發現潛在隱患及時處理；

• 應用監測工具對通訊鏈路質量（丟包率、時延、糾錯次數）進行長期監測，早期發現異常趨勢；

• 定期進行全網故障演練，包括注冊異常、鏈路中斷、主機切換等場景，檢驗應急響應能力。

加強安全防護與遠程管理

• 對聯網的消防系統實施網絡隔離、訪問控制與安全認證，防止非法訪問和配置篡改；

• 對關鍵設備啟用日志審計與告警上報機制，并與值班系統或遠程監控中心聯動，縮短故障響應時間；

• 建立與設備廠商的技術支持與備件供應機制，確保在發生故障時能快速獲得支持與替換件。

七、案例分析（簡要）

案例一：某大型商業綜合體，夜間保安值班人員發現火災顯示盤提示“顯示盤未注冊”，導致次日早間主機無法通過該顯示盤執行現場位置確認。排查發現，保安室附近進行空調改造時，施工人員誤觸斷了顯示盤的RS-485總線并重新接線時地址被重置。處理措施為恢復原始接線、校正設備地址并增加線路保護措施；同時對施工單位進行了告知并在該段線路上加裝明顯標簽與保護套，避免再次誤操作。

案例二：某醫院新裝顯示盤在接入消防主機后頻繁出現通訊中斷，經抓包分析發現，主機與顯示盤通訊采用Ethernet口，但醫院網絡管理員為減小廣播風暴在交換機上啟用了端口安全策略，導致設備MAC被誤封堵。通過調整交換機策略、設置固定端口與VLAN隔離，恢復了穩定通訊。該事件提示聯網設備需與網絡管理方提前協調并在設計階段就確定網絡配置策略。
